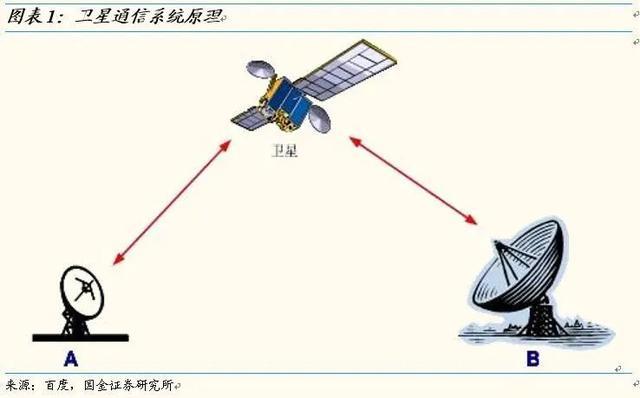

1、卫星通信收发信机是一种设备，用于接收来自通信卫星的电信号，并对这些信号进行反变换处理，以提取出用户所需的信号，如电话、电报、图像、数据等。然后，这些信号会被传递给用户的无线、传统的，卫星通信收发信机由于功耗较大，会导致在运行的过程中，内部的热量过高，在一定时间的高温下，会导致内部的零件出现损坏，造成设备的无法使用，同时造成经济的损失，因此我们对此做出改进，提出一种卫星通信收发信机及卫星通信设备。
1、针对现有技术的不足，本发明提供了一种卫星通信收发信机及卫星通信设备，解决了传统的，卫星通信收发信机由于功耗较大，会导致在运行的过程中，内部的热量过高，在一定时间的高温下，会导致内部的零件出现损坏，造成设备的无法使用，同时造成经济的损失的问题。
2、为实现以上目的，本发明通过以下技术方案予以实现：一种卫星通信收发信机及卫星通信设备，包括固定底座，所述固定底座通过螺栓固定，所述固定底座的一侧表面固定安装有旋转升降机构，所述旋转升降机构的一端固定安装有限位底座，所述限位底座的一侧固定安装有固定板，所述固定板的一端中心固定安装有卫星通信本体，所述卫星通信本体的一端设有过滤散热机构，所述过滤散热机构的一端固定安装在限位底座的一侧表面。
3、作为优选，所述卫星通信本体另一端设有信号发射管，所述信号发射管的外表面套设有锅体。
5、所述第一防护外壳固定安装在固定底座的一侧表面，所述第一防护外壳的内部底端固定安装有第二电机固定座。
6、作为优选，所述第二电机固定座的中心固定安装有第二微型电机，所述第二微型电机的输出轴上固定安装有连接轴，所述连接轴的外表面活动套设有抬升杆，所述抬升杆远离第二微型电机的一端活动穿过第一防护外壳与限位底座的一侧连接。
7、作为优选，所述抬升杆靠近连接轴的一端外表面设有若干个齿牙，所述齿牙啮合正直齿轮，所述正直齿轮的一侧固定安装在第一微型电机的输出轴上。
8、作为优选，所述第一微型电机固定安装在第一电机固定座的一端，所述第一电机固定座远离第一微型电机的一端固定安装在第一防护外壳的内部顶端。
10、所述第二防护外壳固定安装在卫星通信本体的一端侧面，所述第三防护外壳固定安装在限位底座的一侧表面。
11、作为优选，所述第二防护外壳的一侧开设有通气孔，所述第二防护外壳的一端设有出气孔，所述第二防护外壳的另一侧固定安装有第三微型电机，所述第三微型电机的输出轴活动穿过第二防护外壳固定安装有若干个散热扇叶。
12、作为优选，所述第三防护外壳的一侧开设有进气口，所述第三防护外壳的内部底端设有过滤桶，所述过滤桶与进气口通过管道连接，所述过滤桶远离第三防护外壳的一端固定安装在过滤板的一侧表面。
13、作为优选，所述过滤板固定安装在第三防护外壳的内部，所述第三防护外壳的内部上端设置有过滤海绵，所述第三防护外壳的一端固定安装有限位外壳，所述限位外壳的内部设置有分气板，所述限位外壳远离第三防护外壳的一侧中心固定安装有连通管，所述连通管的另一端固定安装在第二防护外壳的内部。
14、本发明提供了一种卫星通信收发信机及卫星通信设备。具备以下有益效果：
15、首先通过卫星通信本体在使用的过程中过滤散热机构会持续的进行散热，避免在长时间的使用下卫星通信本体内部出现过高的温度，而造成内部零件的损坏，同时旋转升降机构在调节卫星通信本体的高度，可以根据不同的地形进行调节，增加信号的稳定度；
16、在卫星通信本体使用时，过滤散热机构中的第三微型电机会带动散热扇叶进行转动，此时所产生的风力会吹向通气孔处，再由通气孔导入卫星通信本体的内部，从而进行散热；
17、在散热扇叶运转的同时出气孔会将多余的风力排出，而在排出的同时进气口会产生吸力将外界冷却的风量吸入第三防护外壳的内部，在进入第三防护外壳的内部后会优先进入过滤桶的内部，再由过滤桶排出进入过滤板与过滤海绵的内部，将风中含有的灰尘进行过滤，避免灰尘过多，导致卫星通信本体内部零件出现短路，再由连通管排入第二防护外壳的内部导入卫星通信本体的内部，对其进行散热；
18、通过启动旋转升降机构中的第二微型电机，可以在使用时转动卫星通信本体的位置，从而更好的接收信号，同时第一微型电机会配合正直齿轮与齿牙带动抬升杆进行抬升，增加整体的高度，从而更好的接收信号。
1.一种卫星通信收发信机及卫星通信设备，包括固定底座(3)，其特征在于：所述固定底座(3)通过螺栓固定，所述固定底座(3)的一侧表面固定安装有旋转升降机构(4)，所述旋转升降机构(4)的一端固定安装有限位底座(5)，所述限位底座(5)的一侧固定安装有固定板(6)，所述固定板(6)的一端中心固定安装有卫星通信本体(1)，所述卫星通信本体(1)的一端设有过滤散热机构(2)，所述过滤散热机构(2)的一端固定安装在限位底座(5)的一侧表面。
2.根据权利要求1所述的一种卫星通信收发信机及卫星通信设备，其特征在于：所述卫星通信本体(1)另一端设有信号发射管(7)，所述信号发射管(7)的外表面套设有锅体(8)。
3.根据权利要求1所述的一种卫星通信收发信机及卫星通信设备，其特征在于：所述旋转升降机构(4)包括第一防护外壳(401)与第二电机固定座(409)；
4.根据权利要求3所述的一种卫星通信收发信机及卫星通信设备，其特征在于：所述第二电机固定座(409)的中心固定安装有第二微型电机(406)，所述第二微型电机(406)的输出轴上固定安装有连接轴(404)，所述连接轴(404)的外表面活动套设有抬升杆(407)，所述抬升杆(407)远离第二微型电机(406)的一端活动穿过第一防护外壳(401)与限位底座(5)的一侧连接。
5.根据权利要求4所述的一种卫星通信收发信机及卫星通信设备，其特征在于：所述抬升杆(407)靠近连接轴(404)的一端外表面设有若干个齿牙(408)，所述齿牙(408)啮合正直齿轮(403)，所述正直齿轮(403)的一侧固定安装在第一微型电机(405)的输出轴上。
6.根据权利要求5所述的一种卫星通信收发信机及卫星通信设备，其特征在于：所述第一微型电机(405)固定安装在第一电机固定座(402)的一端，所述第一电机固定座(402)远离第一微型电机(405)的一端固定安装在第一防护外壳(401)的内部顶端。
7.根据权利要求1所述的一种卫星通信收发信机及卫星通信设备，其特征在于：所述过滤散热机构(2)包括第二防护外壳(202)与第三防护外壳(205)；
8.根据权利要求7所述的一种卫星通信收发信机及卫星通信设备，其特征在于：所述第二防护外壳(202)的一侧开设有通气孔(201)，所述第二防护外壳(202)的一端设有出气孔(203)，所述第二防护外壳(202)的另一侧固定安装有第三微型电机(207)，所述第三微型电机(207)的输出轴活动穿过第二防护外壳(202)固定安装有若干个散热扇叶(208)。
9.根据权利要求8所述的一种卫星通信收发信机及卫星通信设备，其特征在于：所述第三防护外壳(205)的一侧开设有进气口(206)，所述第三防护外壳(205)的内部底端设有过滤桶(213)，所述过滤桶(213)与进气口(206)通过管道连接，所述过滤桶(213)远离第三防护外壳(205)的一端固定安装在过滤板(212)的一侧表面。
10.根据权利要求9所述的一种卫星通信收发信机及卫星通信设备，其特征在于：所述过滤板(212)固定安装在第三防护外壳(205)的内部，所述第三防护外壳(205)的内部上端设置有过滤海绵(211)，所述第三防护外壳(205)的一端固定安装有限位外壳(210)，所述限位外壳(210)的内部设置有分气板(209)，所述限位外壳(210)远离第三防护外壳(205)的一侧中心固定安装有连通管(204)，所述连通管(204)的另一端固定安装在第二防护外壳(202)的内部。
本发明提供一种卫星通信收发信机及卫星通信设备，涉及卫星通信技术技术领域，包括固定底座，固定底座通过螺栓固定，固定底座的一侧表面固定安装有旋转升降机构，旋转升降机构的一端固定安装有限位底座，限位底座的一侧固定安装有固定板，固定板的一端中心固定安装有卫星通信本体，卫星通信本体的一端设有过滤散热机构，过滤散热机构的一端固定安装在限位底座的一侧表面，通过卫星通信本体在使用的过程中过滤散热机构会持续的进行散热，避免在长时间的使用下卫星通信本体内部出现过高的温度，而造成内部零件的损坏，同时旋转升降机构在调节卫星通信本体的高度，可以根据不同的地形进行调节，增加信号的稳定度。
